AC 2055

Servo Kontrollü Çift Kafa Alüminyum Kesim Makinesi

- Yüksek hıza uygun sağlam mekanik yapı
- 2 adet Ø 550 mm testere
- Profil sabitlemek için ön ve üst yüzeylerde pnömatik sıkma
- Emniyet kapakları
- 17'' ekran
- 3. parti yazılım ile uyumluluk
- Mitsubishi PLC kontrol sistemi
- Otomatik dilimleme sistemi
- Kesici sıvısı püskürtme sistemi

Kesim Diyagramı

Yerleşim Planı

Tasarım

- Alüminyum profilleri 22,5° ile 135° arası açılarda otomatik olarak yüksek hız ve kalitede kesebilen mekanik yapı
- Sürekli yüksek hızda hassasiyeti sağlamak için gerilim giderme uygulanmış döküm ve kaynaklı parçalar
- Profil sabitlemek için ön yüzeyde pnömatik sıkma
- Profil yüksekliği ölçme sistemi
- Sağdan besleme sehpası
- Emniyet kapakları
- Tek kafa ile çalışabilme özelliği

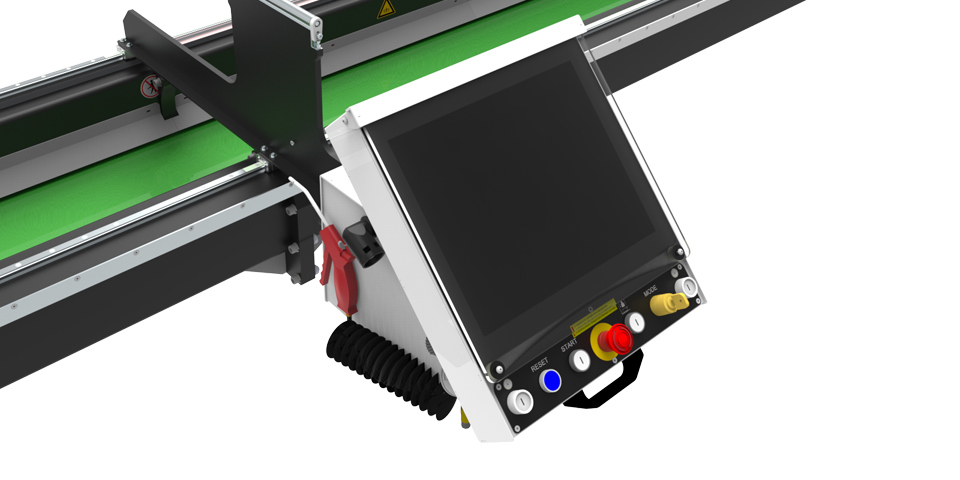

Kontrol Paneli

- 17'' dokunmatik ekran
- Windows tabanlı, kolay ayarlanabilir parametrik yapısı ile kullanıcı dostu Kaban arayüzü
- 3. parti yazılım ile uyumluluk
- Mitsubishi PLC kontrol sistemi

Testere

- Açı pozisyonlamalar servo kontrollü (22,5°-135°)
- 2 adet Ø 550 mm testere
- Hidropnömatik kontrollü, ayarlanabilir testere ilerleme hızı
- Kesici sıvısı püskürtme sistemi
- Otomatik dilimleme sistemi

Güvenlik

- Otomatik koruma kapağı
- Çift el emniyet sistemi
- Güvenlik etiketleri
- Güvenlik bariyerleri

Talaş Konveyörü

- Kesilen parçaların otomatik olarak aktarıldığı konveyör

Teknik Destek

- Periyodik bakım hatırlatma fonksiyonu
- Uzaktan bağlantı ile servis desteği

Açıklama
Kesim Uzunluğu	X Ekseni	90 ° de En Fazla	7540	mm
	X Ekseni	90° de En Az	420	mm
Sabit ve Hareketli Kafa	B Ekseni	Motor Gücü	0,75	kW
	B Ekseni	Dönüş Hızı	156	°/s
	B Ekseni	Dönüş Açısı	112,5	°
	Testere	Motor Gücü	2,2	kW
	Testere	Çap	550	mm
Hareketli Kafa	X Ekseni	Motor Gücü	0,37	kW
	X Ekseni	Eksen Hızı	24	m/d
Talaş Konveyörü	X Ekseni	Motor Gücü	0,37	kW
Teknik Özellikler	Hava	Basınç	6-8	bar
	Hava	Toplam Hava Tüketimi	127	l/d
	Besleme	Voltaj	400	V
	Besleme	Güç	6,64	kW
	Ağırlık	Net	2400	kg
	Ağırlık	Brüt	2700	kg
	Ses	Seviye	96	dB
	Makine Ölçüleri	Yükseklik	1615	mm
	Makine Ölçüleri	Genişlik	2820	mm
	Makine Ölçüleri	Uzunluk	11400	mm
