SB 3015

PVC Profil İşleme ve Kesim Merkezi

- 9 eksen işleme merkezi
- Yüksek hıza uygun sağlam mekanik yapı
- Profil besleme kapasitesi 8 adet
- Profil işleme uzunluğu 6200 mm
- İşlenebilir profil kesit ölçüsü 130 x 180 mm
- Ø 550 mm testere
- Windows tabanlı, kolay ayarlanabilir parametrik yapısı ile kullanıcı dostu Kaban arayüzü
- Mitsubishi PLC kontrol sistemi
- Uzaktan bağlantı ile servis desteği
- Otomatik profil tanıma sistemi

Kesim Diyagramı

Yerleşim Planı

Tasarım

- PVC profilleri yüksek hızda ve yüksek kalitede işleyebilen mekanik yapı
- Sürekli yüksek hızda hassasiyeti sağlamak için gerilim giderme uygulanmış döküm ve kaynaklı parçalar
- Kanal açma, delik delme, markalama, farklı açılarda kesme vb. işlemleri yapabilme özelliği

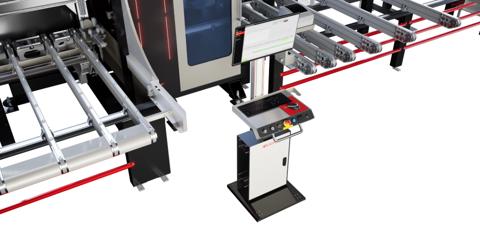

Kontrol Paneli

- Çok yönlü ayarlanabilir, ergonomik kiosk
- 24'' ekran
- Windows tabanlı, kolay ayarlanabilir parametrik yapısı ile kullanıcı dostu Kaban arayüzü
- Yüksek performanslı PLC kontrol sistemi
- 3. parti yazılım ile uyumluluk
- USB ve COM Port üzerinden veri aktarımı

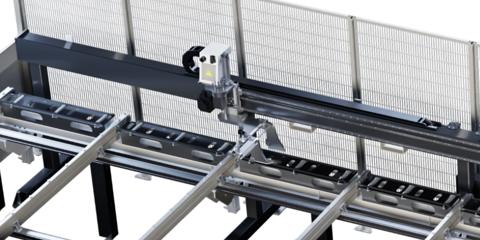

Giriş Ünitesi

- Servo kontrollü profil sürebilen robot
- Güçlü profil tutma yapısı
- 8 adet profil taşıyabilen konveyör sistemi
- En fazla 6200 mm, en az 886 mm uzunluğunda profil taşıma
- Otomatik profil tanıma sistemi
- Lineer ölçme sistemi
- Sonsuz boy işleme özelliği

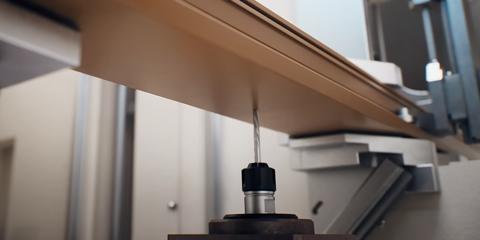

İşleme Ünitesi

- 3 eksenli, servo kontrollü iki ünite
- İki frezenin aynı anda yüksek hassasiyetle çalışabilme özelliği
- Aynı anda çift taraflı barel yuvası açabilme özelliği
- Profil çevresinde 360° doğrusal işlem yapabilme

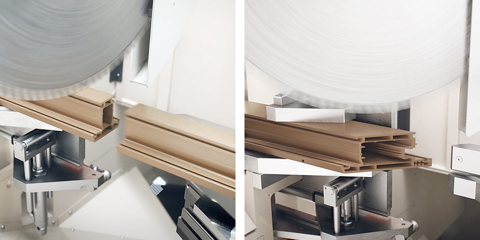

Kesim Ünitesi

- Servo kontrollü testere ilerleme hızı
- Ø 550 mm testere (30° - 150°)

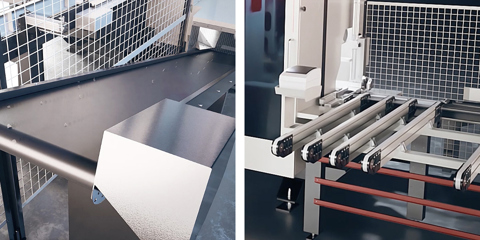

Çıkış Ünitesi

- Servo kontrollü çıkış robotu
- En fazla 4000 mm profil uzunluğu
- Kesilen parçaların otomatik olarak aktarıldığı konveyör
- Barkod yazıcı
- Fire parçalar için talaş konveyörü

Güvenlik

- UPS sistemi ile enerji kesintisi olması durumunda kaldığı yerden devam edebilme özelliği
- İş milini güvenli bölgeye gönderen otomatik kurtarma fonksiyonu
- Güvenlik etiketi

Teknik Destek

- Periyodik bakım hatırlatma fonksiyonu
- Uzaktan bağlantı ile servis desteği

Açıklama
Giriş Grubu	Konveyör	Eksen Hızı	8,8	m/d
	Profil Tutucu	Eksen Hızı	280	m/d
	Profil Tutucu	Parça İşleme Boyu	6200	mm
	X Ekseni	Motor Gücü	1,5	kW
İşleme Ünitesi	İş Mili	Motor Gücü	2 x 0,75	kW
	İş Mili	En Fazla Dönüş Hızı	18000	d/d
	Y1-Y2 Ekseni	Motor Gücü	0,4	kW
	Y1-Y2 Ekseni	Eksen Hızı	22,5	m/d
	Z1-Z2 Ekseni	Motor Gücü	0,4	kW
	Z1-Z2 Ekseni	Eksen Hızı	22,5	m/d
	A Ekseni	Motor Gücü	0,75	kW
	A Ekseni	Eksen Hızı	128	°/s
	A Ekseni	Açı	0° / 180°	°
Kesim Ünitesi	Testere	Motor Gücü	1,5	kW
	Testere	En Fazla Dönüş Hızı	2800	d/d
	Testere	Testere Çapı	550	mm
	Z Ekseni	Motor Gücü	0,75	kW
	Z Ekseni	Eksen Hızı	22,5	m/d
	C Ekseni	Motor Gücü	0,4	kW
	C Ekseni	Eksen Hızı	230	°/s
	Testere	İşlem Açısı	30° - 150°	°
Çıkış Grubu	Konveyör	Eksen Hızı	8,8	m/d
	Profil Tutucu	Eksen Hızı	275	m/d
	X Ekseni	Motor Gücü	1,5	kW
	Talaş Konveyörü	Motor Gücü	0,37	kW
Teknik Özellikler	Hava	Basınç	6-8	bar
	Hava	Tüketim	250	l/d
	Besleme	Voltaj	400	V
	Besleme	Güç	8,85	kW
	Ağırlık	Net	3800	kg
	Ağırlık	Brüt	4400	kg
	Ses	Seviye	96	dB
	Makine Ölçüleri	Uzunluk	11800	mm
	Makine Ölçüleri	Genişlik	3300	mm
	Makine Ölçüleri	Yükseklik	2700	mm

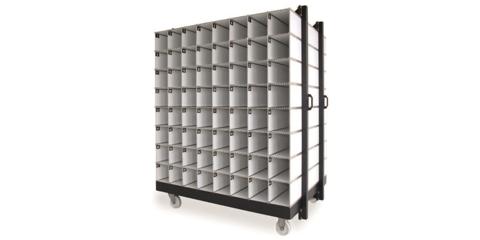

PTR 200 Profil Taşıma Arabası

- İş akışını optimize etmeye destek olan çok gözlü araba

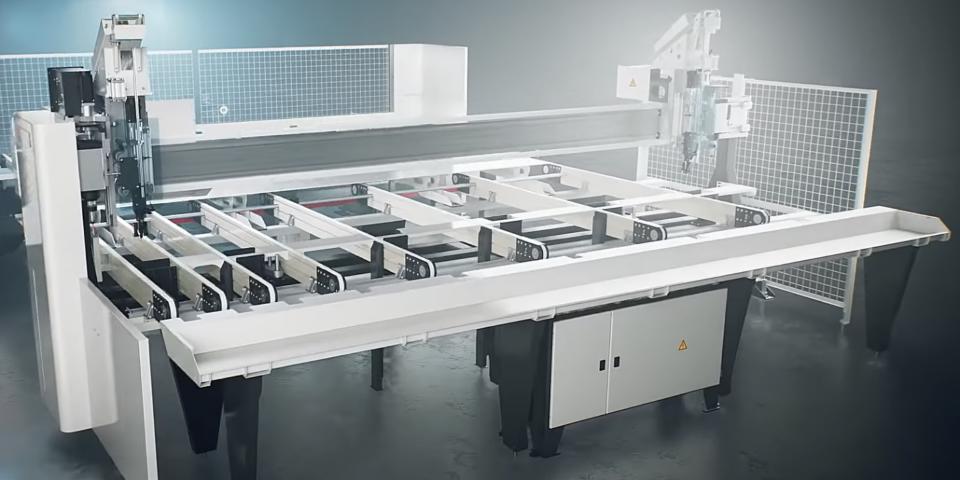

H 100 Vidalama Ünitesi

- Servo kontrollü çalışan çift istasyonlu ünite
- Destek saclı profilleri istenilen aralıklarda hızlı ve otomatik vidalar

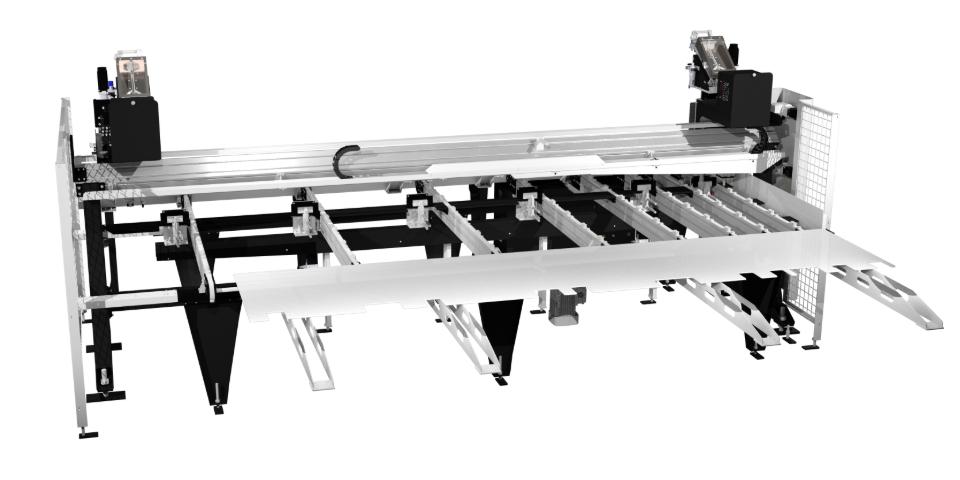

H 500 Vidalama ve Delik Delme Ünitesi

- Servo kontrollü çalışan çift istasyonlu ünite
- Destek saclı profilleri istenilen aralıklarda hızlı ve otomatik vidalar
- Destek saclı profillere istenilen aralıklarda delik delme imkanı

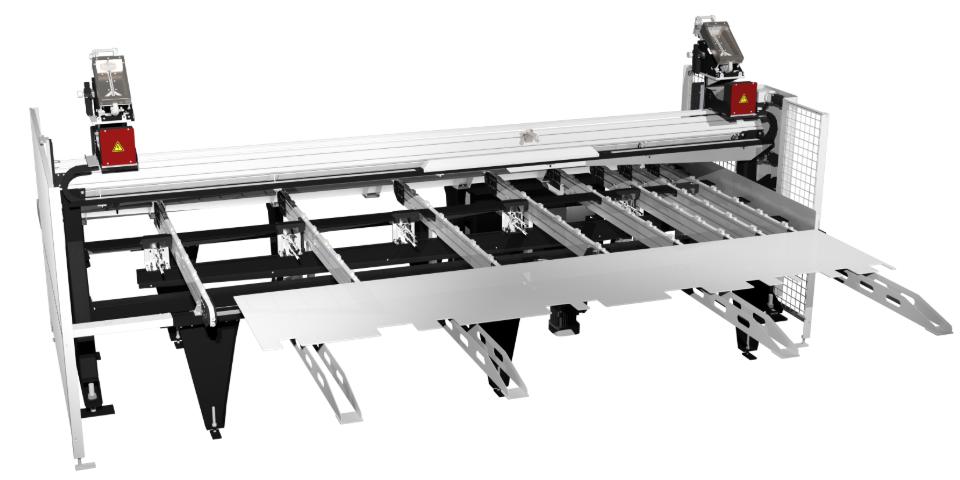

H550 Servo Kontrollü Vidalama, Delik Delme Ünitesi

- Full servo kontrollü çalışan çift istasyonlu ünite
- Destek saclı profilleri istenilen aralıklarda hızlı ve otomatik vidalar
- Destek saclı profillere istenilen aralıklarda delik delme imkanı
