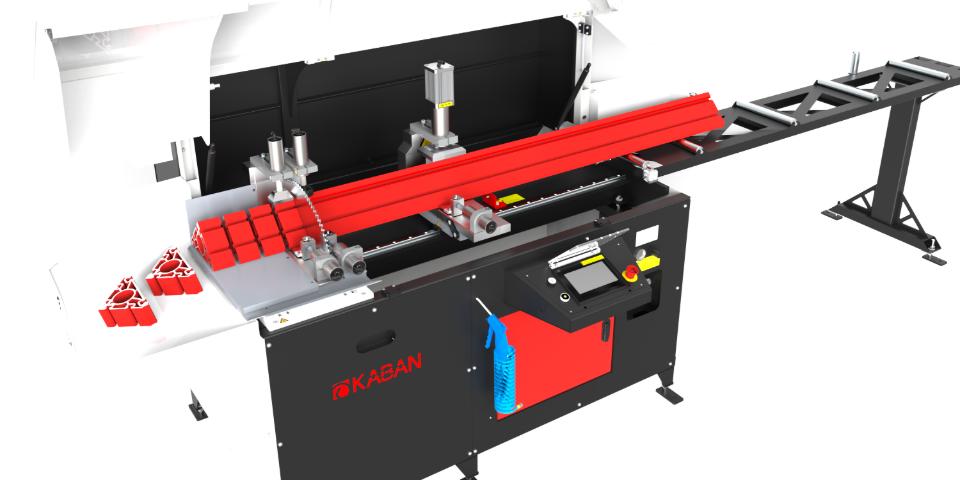

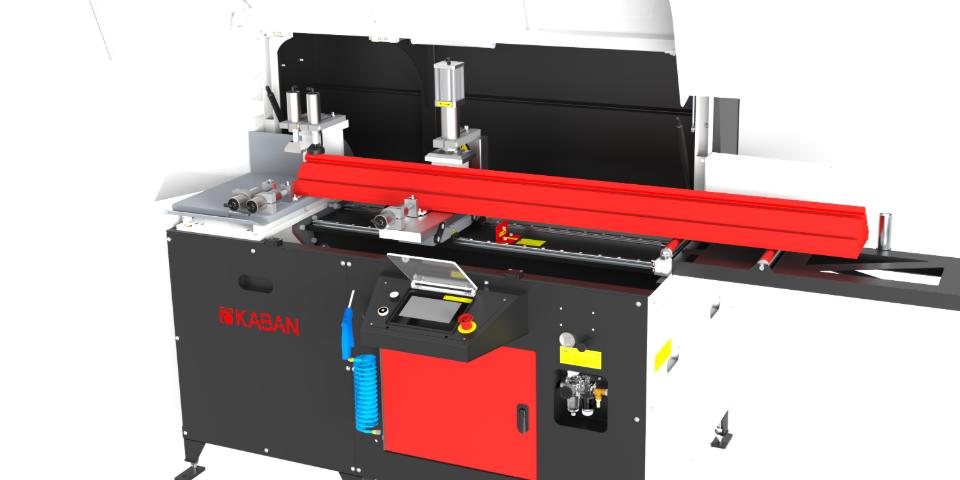

ZE 1015

Alüminyum Takoz Kesim ve Delme Makinesi

- Yüksek hıza uygun sağlam mekanik yapı
- Kaldır sür bırak ve kes kaç sistemleri
- Ø 500 mm testere
- 90° kesim
- Profil sabitlemek için ön ve üst yüzeylerde pnömatik sıkma
- Emniyet kapakları
- 7'' dokunmatik ekran
- Kullanıcı dostu Kaban ara yüzü
- Mitsubishi PLC kontrol sistemi
- Kesici sıvısı püskürtme sistemi
- Servo kontrollü otomatik profil besleme ve dilimleme sistemi
- Delik delme ve kılavuz çekme ünitesi

Kesim Diyagramı

İşlenebilir Parça Kesiti

Yerleşim Planı

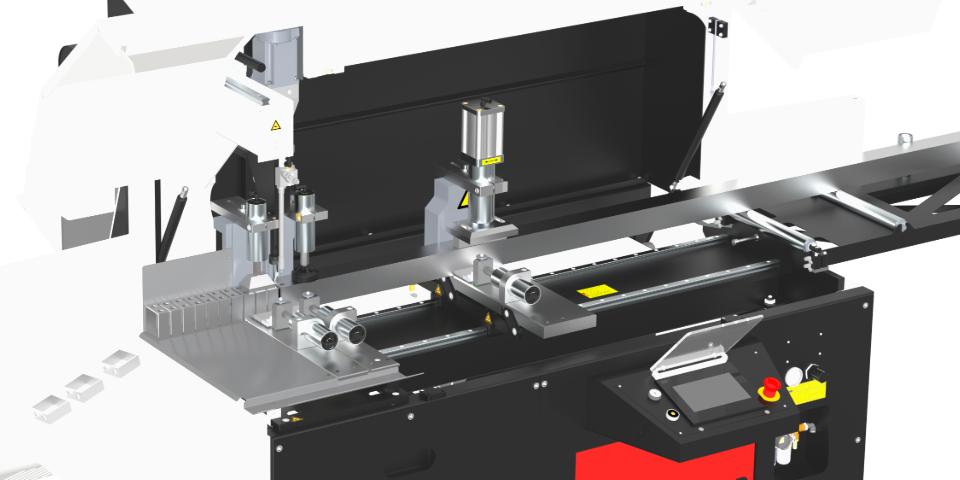

Tasarım

- Alüminyum profilleri 90° de yüksek hız ve kalitede kesebilen mekanik yapı
- Sürekli yüksek hızda hassasiyeti sağlamak için gerilim giderme uygulanmış döküm ve kaynaklı parçalar
- Profil sabitlemek için ön ve üst yüzeylerde pnömatik sıkma
- Profil oturan yüzeylere otomatik hava püskürtme
- Emniyet kapakları

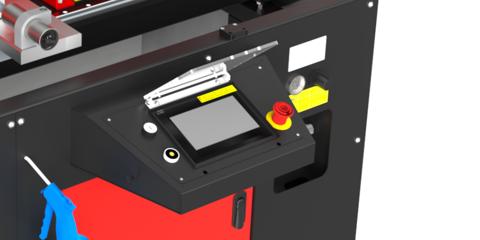

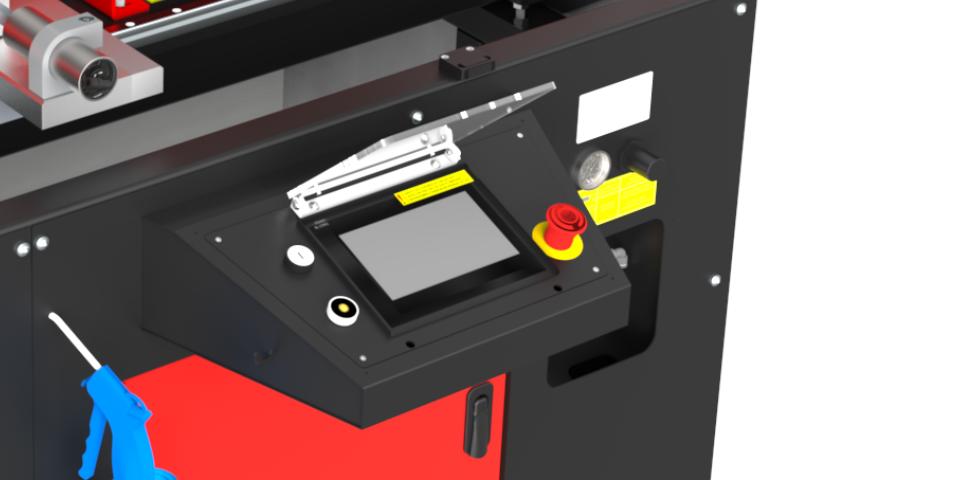

Kontrol Paneli

- 7'' dokunmatik ekran
- Kullanıcı dostu Kaban arayüzü
- Mitsubishi PLC kontrol sistemi
- Kesim operasyonu profil yerleştirildikten sonra otomatik çevrim olarak işin sonuna kadar devam etmesi

Boy Sürücü

- Servo kontrollü kaldır, sür, bırak sistemi ile profillerin çizilmeden hassas ölçülerde kesilmesi
- Tek seferde en fazla 960 mm boy sürme
- Profil sonu tutma payı 140 mm

Testere

- Ø 500 mm testere
- Testere kes kaç sistemi
- Profil kesitine göre servo kontrollü hız ayarı
- Kesici sıvısı püskürtme sistemi
- Servo kontrollü testere, farklı profil türlerine özel birden fazla kesme hızının tanımlayabilmesi

Delik Delme

- Maksimum takım çapı Ø12
- Y ekseninde pozisyonlama mesafesi 260 mm
- Servo kontrollü pozisyonlama
- Kılavuz çekme özelliği
- İşlem programlama ve geniş bellek
- Delme soğutma sistemi

Güvenlik

- Koruma kapağı
- Güvenlik etiketleri

Teknik Destek

- Periyodik bakım hatırlatma fonksiyonu
- Uzaktan bağlantı ile servis desteği

Açıklama
Makina Özellikleri	Kesim Uzunluğu	En Az	5	mm
	Kesim Uzunluğu	En Fazla	∞
	Kesim Uzunluğu	Profil Sonu Tutma Payı	140	mm
	Testere	Motor Gücü	2,2	kW
	Testere	Çap	500	mm
	Testere	Dönüş Hızı	3000	d/d
	Testere	Kesme Açısı	90	°
	Freze	Maksimum Çap	12	mm
	Freze	Maksimum Boy	100	mm
	Freze	Dönüş Hızı	3000	d/d
Teknik Özellikler	Hava	Basınç	6-8	bar
	Hava	Toplam Hava Tüketimi	300	l/d
	Besleme	Voltaj	400	V
	Besleme	Güç	4,55	kW
	Ağırlık	Net	780	kg
	Ağırlık	Brüt	970	kg
	Ses	Seviye	96	dB
	Makine Ölçüleri	Uzunluk	4150	mm
	Makine Ölçüleri	Genişlik	1250	mm
	Makine Ölçüleri	Yükseklik	1815	mm
