MD 3020

Çapaksız Kaynak Makinesi

- Yüksek hıza uygun sağlam mekanik yapı
- Beyaz ve renkli profilleri çapaksız kaynatma
- Windows tabanlı, kolay ayarlanabilir parametrik yapısı ile kullanıcı dostu Kaban arayüzü
- Uzaktan bağlantı ile servis desteği
- Otomatik yağlama sistemi

Yerleşim Planı

Tasarım

- PVC profilleri yüksek hızda ve yüksek kalitede kaynatabilen mekanik yapı
- Sürekli yüksek hızda hassasiyeti sağlamak için gerilim giderme uygulanmış döküm ve kaynaklı parçalar
- Rezistans üzerinde kaydırmalı teflon değiştirme sistemi
- Profil besleme kolaylığı
- Mevcut kaynak ve temizleme merkezlerine göre daha az yer kaplaması
- Talaş emiş sistemi
- Basınç kontrol sistemi

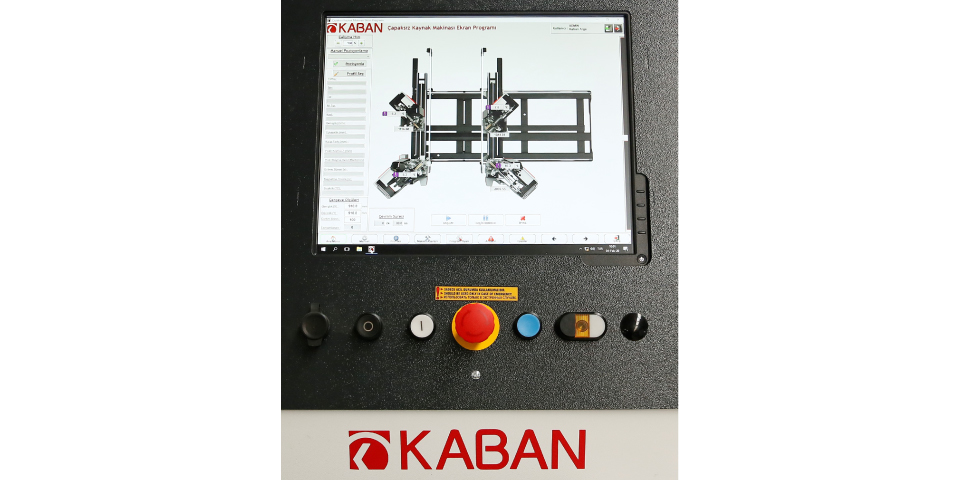

Kontrol Paneli

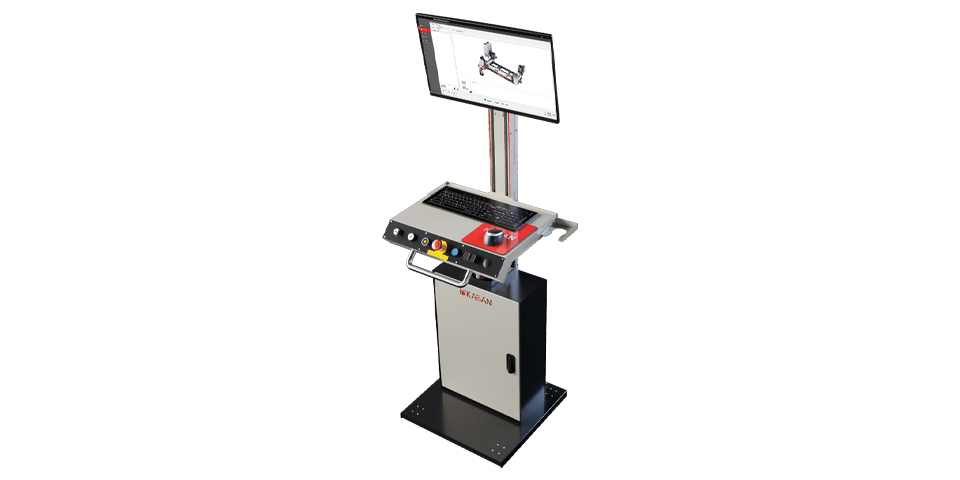

- Çok yönlü ayarlanabilir, ergonomik kiosk
- 19'' ekran
- Windows tabanlı, kolay ayarlanabilir parametrik yapısı ile kullanıcı dostu Kaban arayüzü
- Müşteri bazlı üretimi sağlayan yazılım
- Mitsubishi PLC kontrol sistemi
- Profil çeşidine göre PID sistemi ile ayarlanabilen ısı
- Profil çeşidine göre ayarlanabilen ısıtma ve yapıştırma zamanı
- DXF formatında, profil çizimi üzerinden her noktada ayrı işlem tanımlayabilme özelliği
- 3. parti yazılım ile uyumluluk
- Barkod okuyucu ile çalışma
- USB ve ethernet bağlantısı üzerinden veri aktarımı

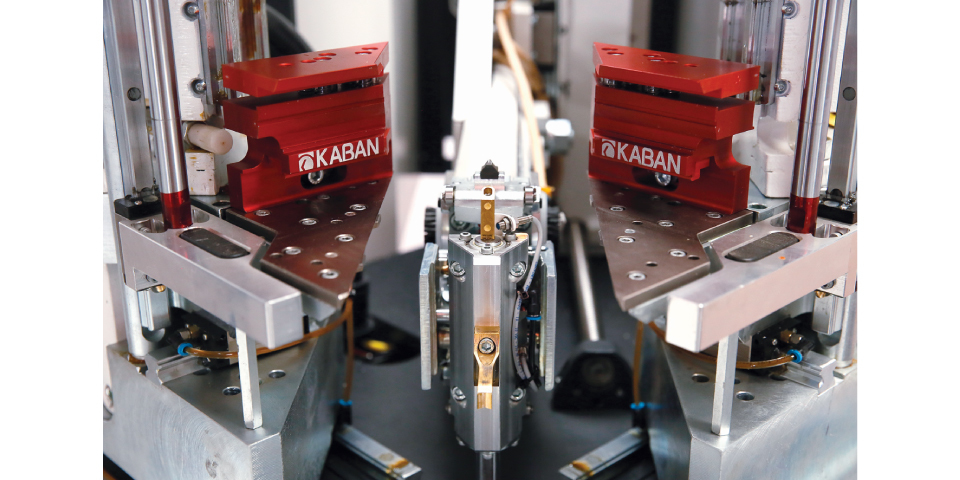

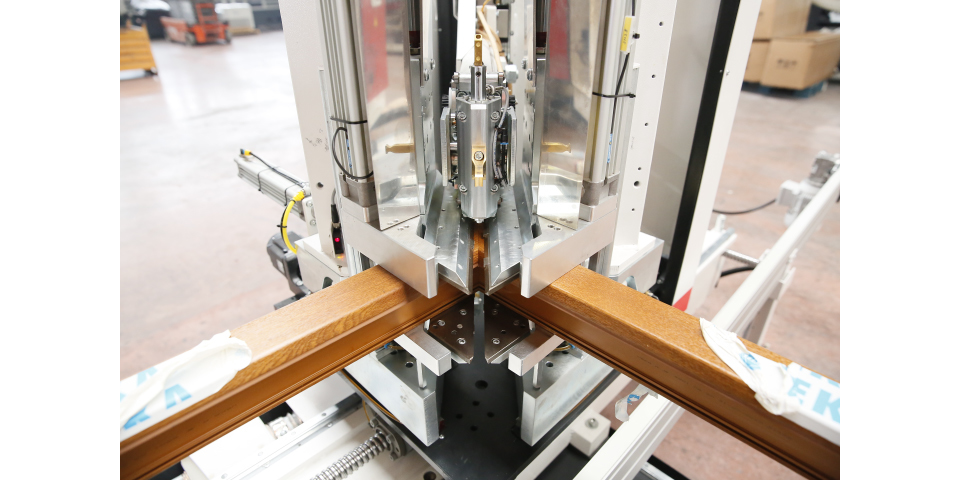

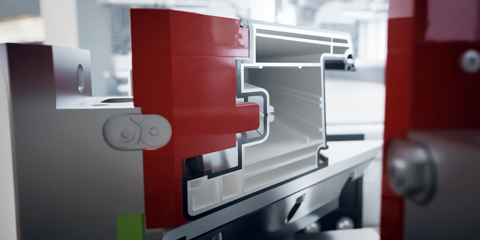

Kaynak Ünitesi

- Beyaz ve renkli profilleri çapaksız kaynatma
- Kaynak kalıplarının kolay değişmesi
- Kolay profil besleme akışı

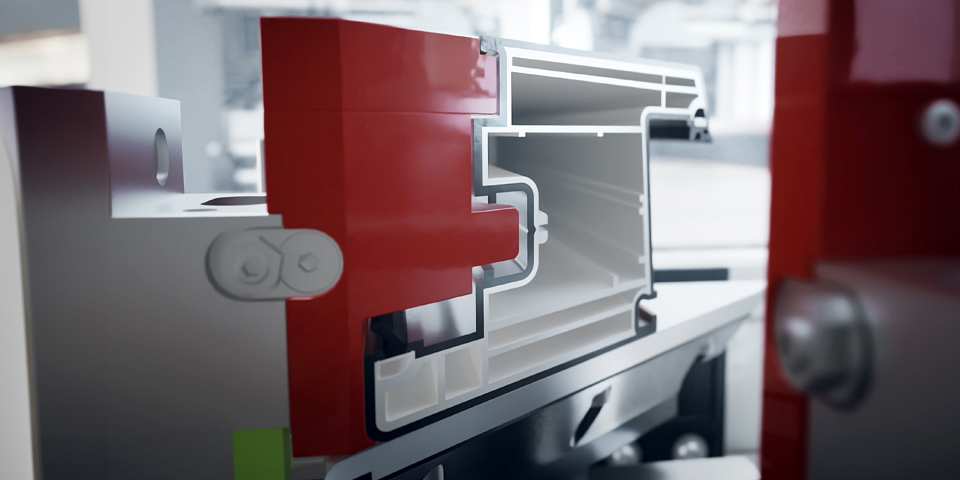

- Üst ve içten profil sıkmalar
- Conta altları dahil profil boylarını kaynak ölçüsüne getiren freze grubu
- Ölçüye gelen profillerin 90° açı ile kaynatılması
- Kaynak esnasında oluşan çapakları temizleyen kesici uçlar
- Kaban arayüzü ile ayrıntılı ayar imkanı

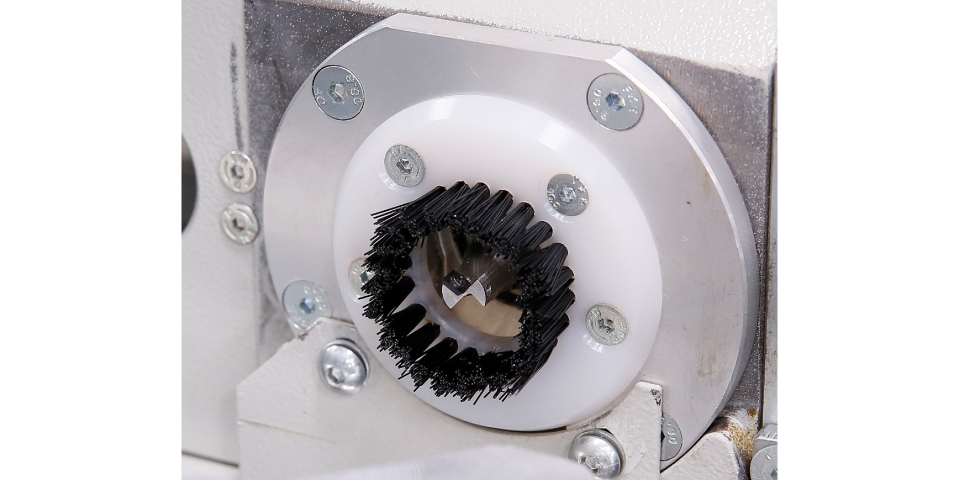

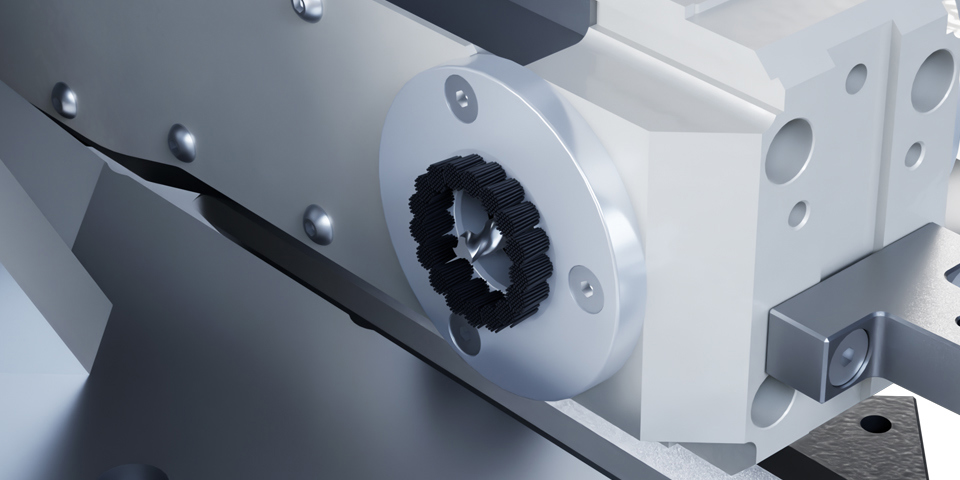

Freze

- Freze gurubu kesici uçlardan oluşur ve kaynak işleminden önce kaynak işlemi yapılacak profil yüzeyini ve contasını kertme işlemini yapar.
- Talaş toplama sistemi ile freze işleminde oluşan çapaklar vakumlanarak haznede biriktirilir.

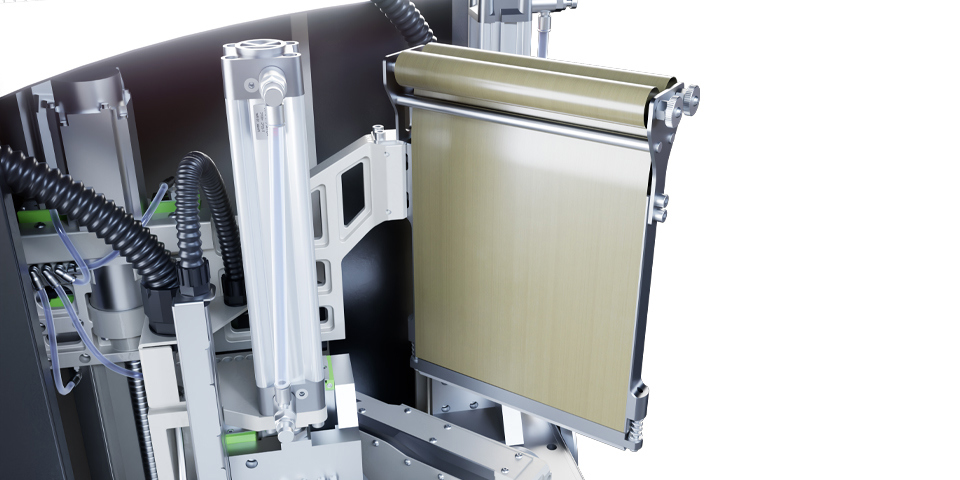

Isıtıcı Plaka

- Isıtıcı plakalar ısının homojen dağılmasını sağlar. Bu plakaların üzerinde bulunan özel teflon sistemi ile daha uzun süreli ve daha verimli teflon kullanımı sağlanmıştır. Rulo formunda teflon yenileme sistemi sayesinde zaman ve maliyetten tasarruf edilir.

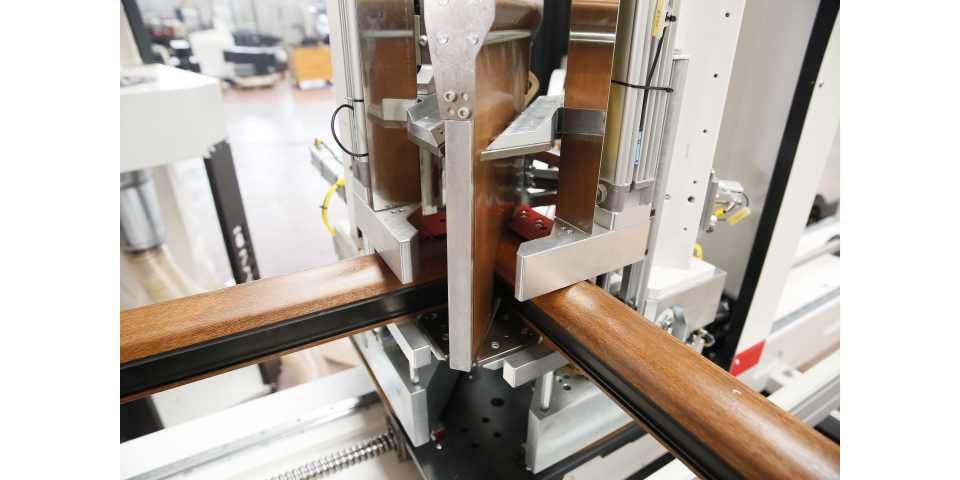

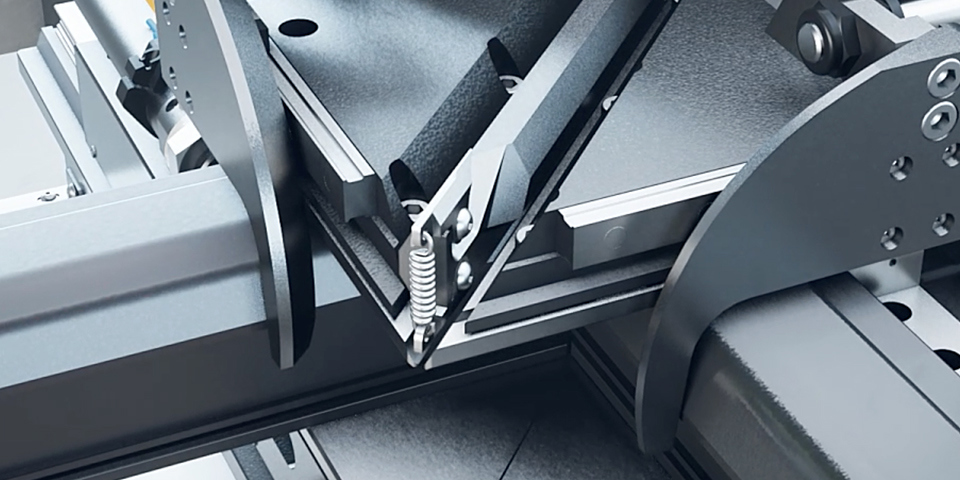

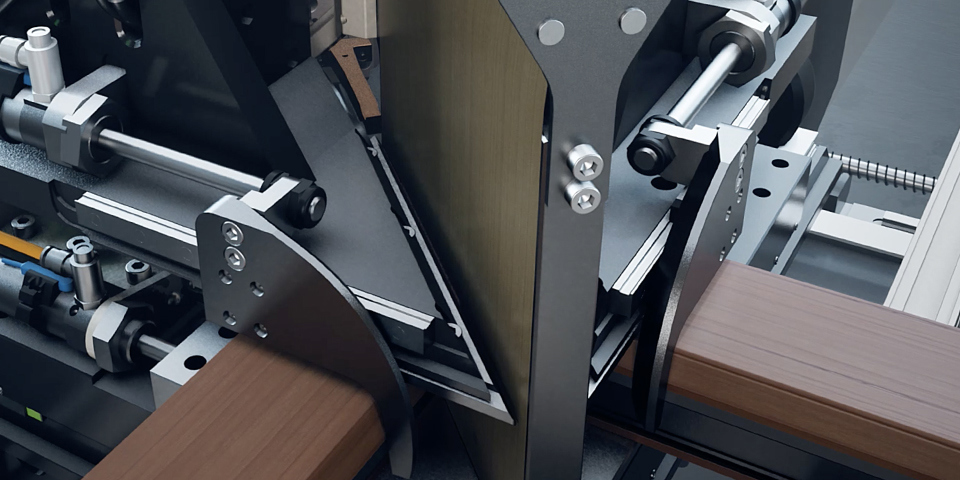

Sıyırma Bıçağı

- Sıyırma bıçakları, profilin alt ve üst yüzeylerinde, kaynak işlemi nedeniyle oluşan çapakları temizler.

Güvenlik

- Koruyucu çitler ve güvenlik bariyerleri ile çalışma emniyeti
- Güvenlik etiketleri

Teknik Destek

- Periyodik bakım hatırlatma fonksiyonu
- Uzaktan bağlantı ile servis desteği

Açıklama
Kaynak Ölçüleri	Profil	Yükseklik	200	mm
	En / Boy	En Fazla	4100 / 2400	mm
	En / Boy	En Az	500 / 500	mm
	Kaynatma	Açısı	90	°
Makine Eksenleri	X Ekseni	Motor Gücü	1	kW
	Y1 / Y2	Motor Gücü	2 x 0,75	kW
	Konveyör	Motor Gücü	2 x 0,37	kW
Kaynak Üniteleri x 4	X Ekseni	Motor Gücü	0,4	kW
	Y Ekseni	Motor Gücü	2 x 0,75	kW
	Z Ekseni	Motor Gücü	0,4	kW
	Freze	Motor Gücü	0,75	kW
	Freze	Dönüş Hızı	10000	d/d
	Rezistans	Güç	2	kW
Teknik Özellikler	Talaş Emici	Motor Gücü	3	kW
	Hava	Basınç	6-8	bar
	Hava	Toplam Hava Tüketimi	800	l/d
	Besleme	Voltaj	400	V
	Besleme	Güç	27	kW
	Ağırlık	Net	4805	kg
	Ağırlık	Brüt	5477	kg
	Ses	Seviye	96	dB
	Makine Ölçüleri	Uzunluk	8038	mm
	Makine Ölçüleri	Genişlik	6437	mm
	Makine Ölçüleri	Yükseklik	2317	mm
