VA 3030

Kompozit İşleme Makinesi

- Yüksek hıza uygun sağlam mekanik yapı
- Ortalaması 80 m/d geçen eksen hızları
- Vakumlu tutma ve kaldırma özelliği olan çok bölmeli tabla
- İşlenebilir en fazla boy en 6450 mm x 2000 mm
- İşlenebilir en fazla yükseklik 180 mm
- İş mili motoru 7,5 kW 24.000 d/d
- Hava püskürtme sistemi
- Magazin takım sayısı 6 adet
- 19'' ekran
- Mitsubishi PLC kontrol ünitesi
- Windows tabanlı, kolay ayarlanabilir parametrik yapısı ile kullanıcı dostu Kaban arayüzü
- 2D ve 3D geometrileri işleme özelliği
- Optik haberleşme ve komut artırımı
- Ethernet ile iletişim
- G-Code ile çalışma
- USB ve COM Port üzerinden veri aktarımı
- Otomatik takım boyu ölçme
- Otomatik takım değiştirme
- Enerji kesilmesi durumunda otomatik takım kurtarma

Yerleşim Planı

Tasarım

- Kompozit, alüminyum, PVC, ahşap, lamine levha vb. malzemeleri yüksek hızda ve yüksek kalitede işleyebilen mekanik yapı
- Sürekli yüksek hızda hassasiyeti sağlamak için gerilim giderme uygulanmış döküm ve kaynaklı parçalar
- Hava püskürtme sistemi
- Otomatik yağlama sistemi

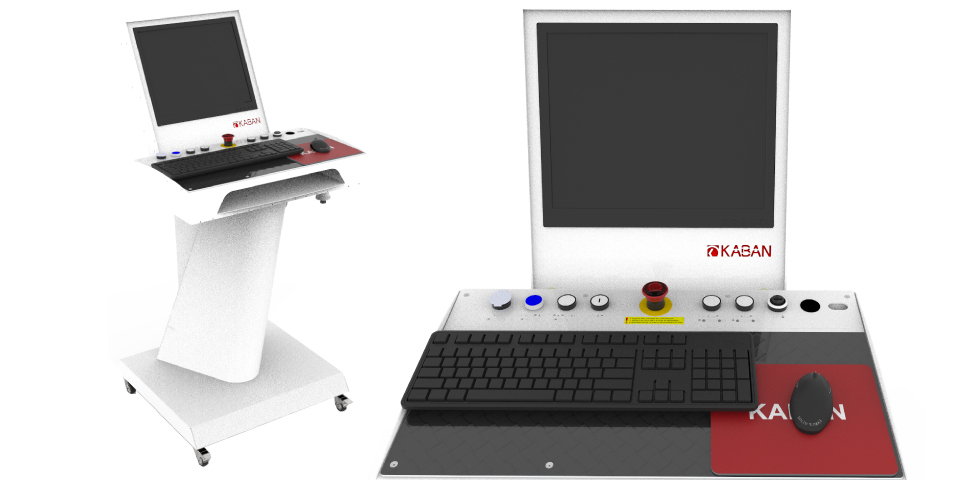

Kontrol Paneli

- Çok yönlü ayarlanabilir, ergonomik kiosk
- 19'' ekran
- Windows tabanlı, kolay ayarlanabilir parametrik yapısı ile kullanıcı dostu Kaban arayüzü
- 2D ve 3D geometrileri işleme özelliği
- Yüksek performanslı Mitsubishi PLC kontrol ünitesi
- Ethernet ile iletişim
- G-Code ile çalışma
- USB ve COM Port üzerinden veri aktarımı

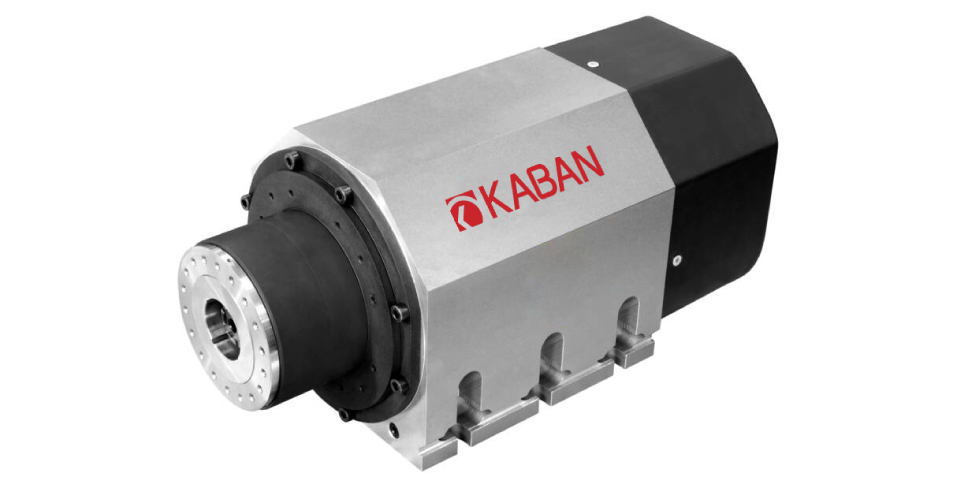

İş Mili

- 7.5 kW / 24.000 d/d
- HSK F63 takım tutucu
- Kesici sıvısı püskürtme sistemi

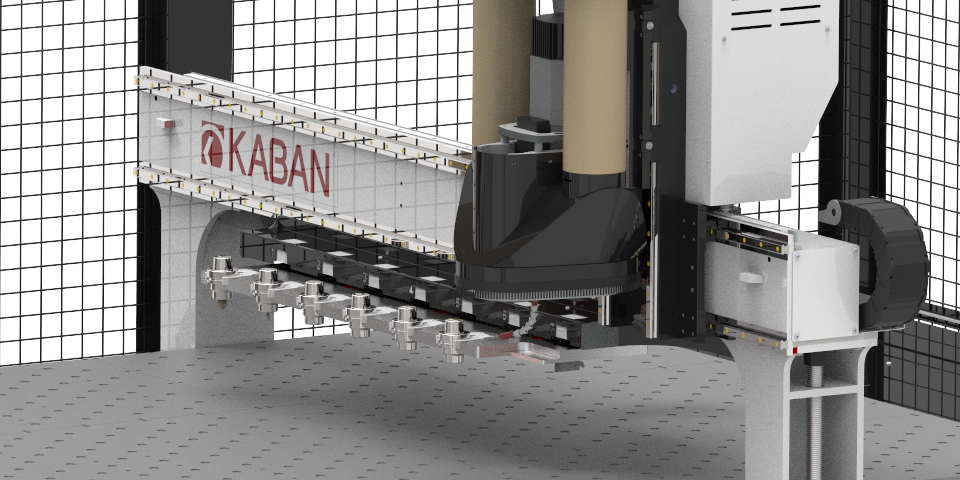

Magazin

- 6 adet takım tutucu kapasitesi

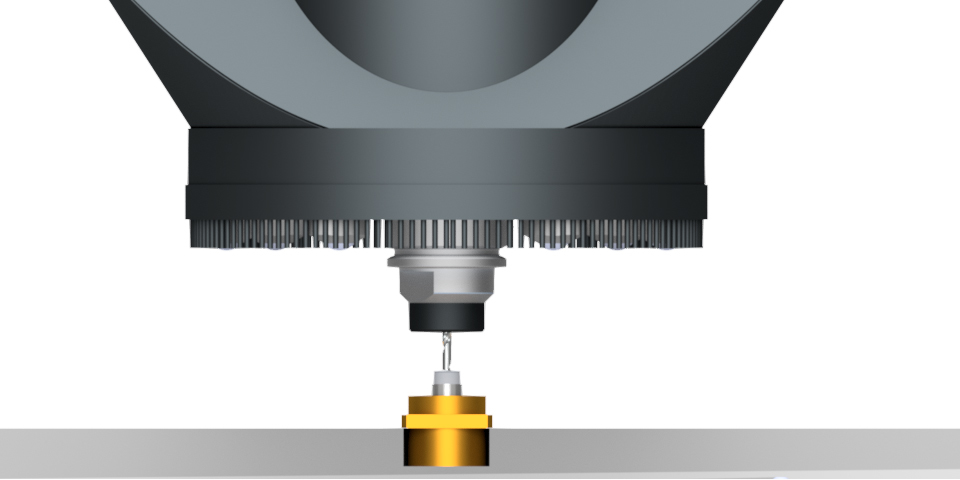

Otomatik Takım Boyu Ölçme

- Hassas takım boyu ölçme

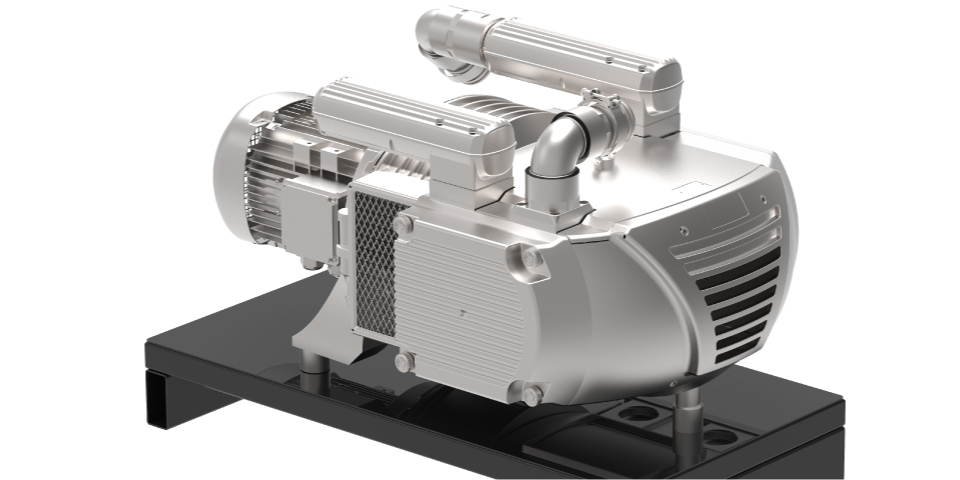

Vakum Sistemi

- Çok bölmeli vakumlu masa yapısı ile çeşitli boyutlardaki iş parçalarının yüksek kalitede işlenebilmesi
- İş parçası boyutuna göre otomatik vakum bölge seçimi
- İş parçasının kolay pozisyonlanmasını sağlayan referans pimleri
- İş parçasının tezgah üzerinde kolay hareket etmesini sağlayan üfleme sistemi

Güvenlik

- UPS sistemi ile enerji kesintisi olması durumunda kaldığı yerden devam edebilme özelliği
- İş milini güvenli bölgeye gönderen otomatik kurtarma fonksiyonu

Teknik Destek

- Periyodik bakım hatırlatma fonksiyonu
- Uzaktan bağlantı ile servis desteği

Açıklama
Giriş Grubu	X Ekseni	Motor Gücü	2 x 0,75	kW
	X Ekseni	Eksen Hızı	80	m/d
	X Ekseni	En Fazla Parça İşleme Boyu	6450	mm
İşlem Ünitesi	Y Ekseni	Motor Gücü	0,75	kW
	Y Ekseni	Eksen Hızı	110	m/d
	Y Ekseni	En Fazla Parça İşleme Boyu	2000	mm
	Z Ekseni	Motor Gücü	0,75	kW
	Z Ekseni	Eksen Hızı	45	m/d
	Z Ekseni	En Fazla Parça Yüksekliği	180	mm
	Spindle	Motor Gücü	7,5	kW
	İş Mili	En Fazla Dönüş Hızı	24000	d/d
	Magazin	Takım Sayısı	6	Adet
	Magazin	Otomatik Takım Boyu Ölçme	✓
	Vakum Ünitesi	Motor Gücü	2 x 5,5	kW
	Vakum Ünitesi	Vakum ve Üfleme Kuvveti	244	m3/h
Teknik Özellikler	Hava	Basınç	6-8	bar
	Hava	Toplam Hava Tüketimi	450	l/d
	Besleme	Voltaj	400	V
	Besleme	Güç	25	kW
	Ağırlık	Net	5570	kg
	Ağırlık	Brüt	5595	kg
	Ses	Seviye	96	d(B)
	Makine Boyutları	Uzunluk	8340	mm
	Makine Boyutları	Genişlik	4872	mm
	Makine Boyutları	Yükseklik	3207	mm
