ZC 2010

Profil Kesim ve İşleme Merkezi

- 14 eksen işleme merkezi
- Yüksek hıza uygun sağlam mekanik yapı
- Ortalaması 110 m/d geçen eksen hızları
- Profil besleme kapasitesi 8 adet
- Profil işleme uzunluğu 7.500 mm x 600 mm
- İşlenebilir profil kesit ölçüsü 150 x 190 mm
- Ø 550 mm testere
- Windows tabanlı, kolay ayarlanabilir parametrik yapısı ile kullanıcı dostu Kaban arayüzü
- Mitsubishi PLC kontrol sistemi
- Uzaktan bağlantı ile servis desteği
- Otomatik profil tanıma sistemi
- Kesici sıvısı püskürtme sistemi

Kesim Diyagramı

Yerleşim Planı

Tasarım

- Alüminyum profilleri yüksek hızda ve yüksek kalitede işleyebilen mekanik yapı
- Sürekli yüksek hızda hassasiyeti sağlamak için gerilim giderme uygulanmış döküm ve kaynaklı parçalar
- Endüstri ürünleri dahil çok çeşitli kapı, pencere ve benzer profillerin tam otomatik olarak işlenmesi
- Kanal açma, delik delme, markalama, farklı açılarda kesme vb. işlemleri yapabilme özelliği
- Kesici sıvısı püskürtme sistemi

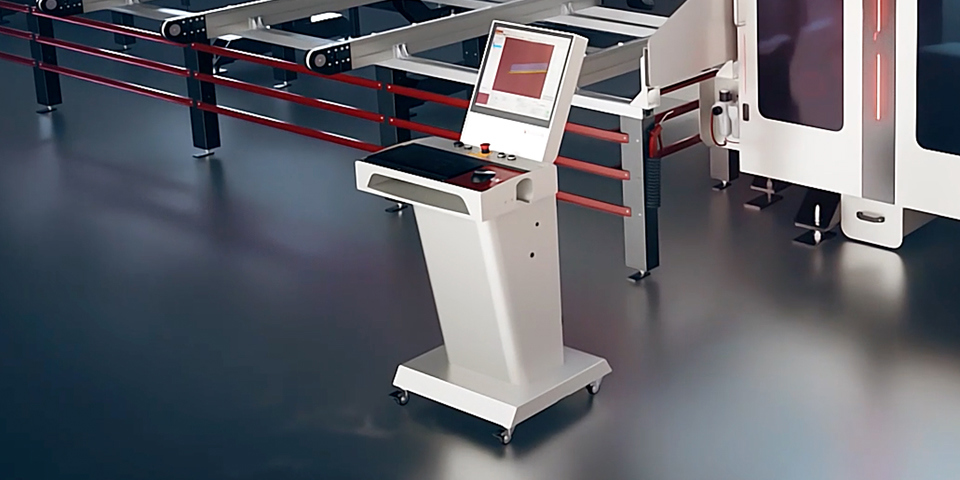

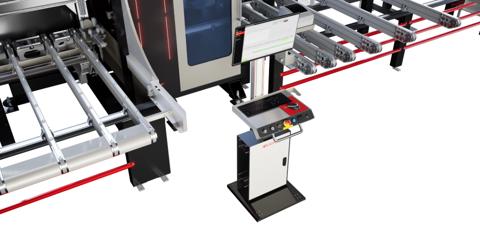

Kontrol Paneli

- Çok yönlü ayarlanabilir, ergonomik kiosk
- 19'' ekran
- Windows tabanlı, kolay ayarlanabilir parametrik yapısı ile kullanıcı dostu Kaban arayüzü
- Yüksek performanslı Mitsubishi PLC kontrol sistemi
- 3. parti yazılım ile uyumluluk
- USB ve COM Port üzerinden veri aktarımı

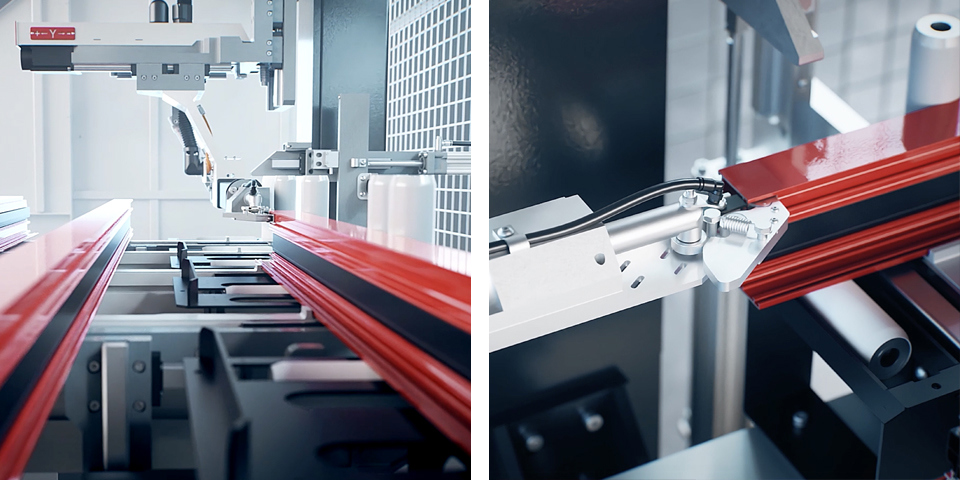

Giriş Ünitesi

- 3 eksen servo kontrollü profil sürebilen robot
- 8 adet profil taşıyabilen konveyör sistemi
- En fazla 7500 mm, en az 600 mm uzunluğunda profil taşıma
- Otomatik profil tanıma sistemi
- 0° ile 90° arası dönebilen gripper

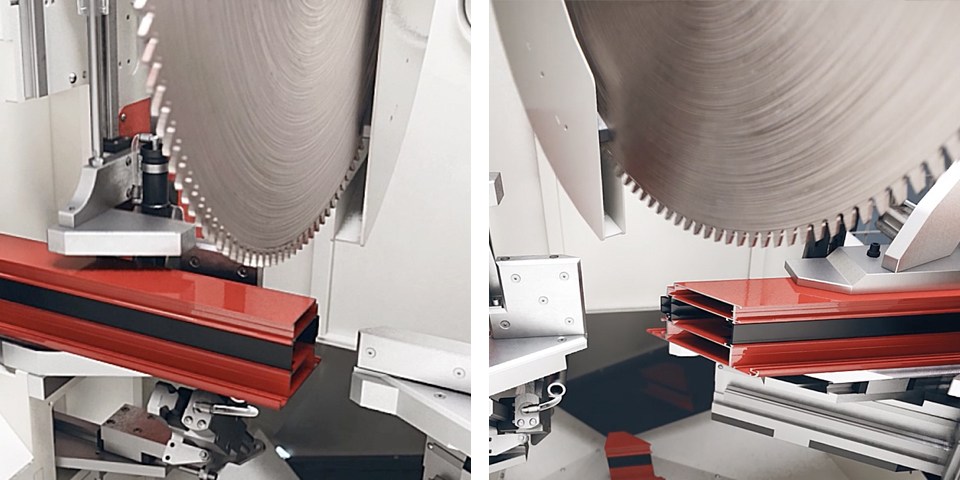

Kesim Ünitesi

- Ayarlanabilen testere ilerleme hızı
- Ø 550 mm testere

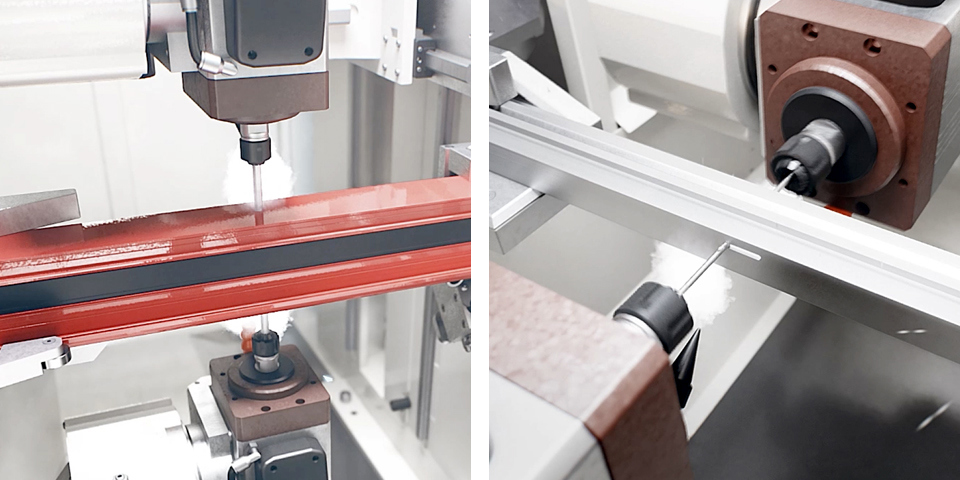

İşleme Ünitesi

- SERVO kontrollü 2 ayrı işleme grubunda, çift freze uçlu sıvı soğutmalı asenkron motor bulunmaktadır.
- İşleme grubu açıları 270° hareket etmektedir.
- Freze ünitesindeki karşılıklı SERVO motorlar sayesinde çift taraflı işlem yapabilme imkanına sahiptir.

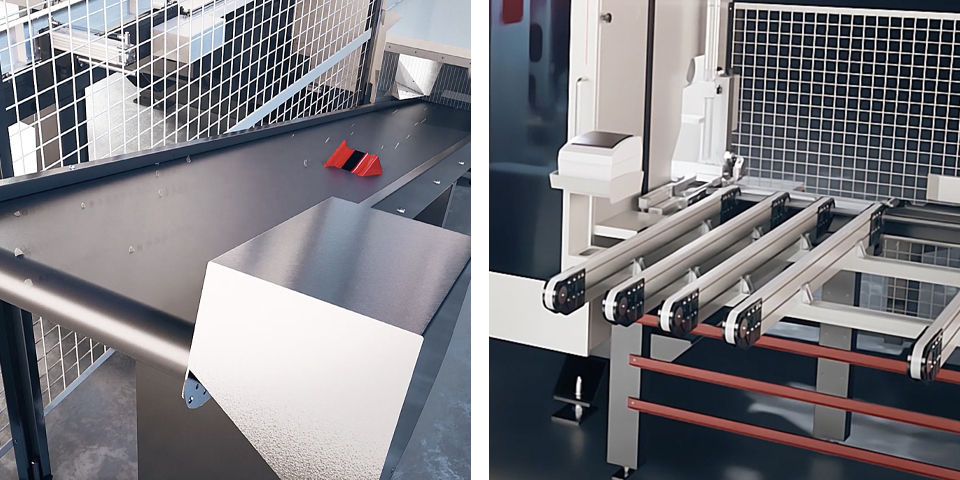

Çıkış Konveyorü ve Talaş Konveyorü

- En fazla 4000 mm profil uzunluğu
- Kesilen parçaların otomatik olarak aktarıldığı konveyör
- Barkod yazıcı
- Fire parçalar için talaş konveyörü

Güvenlik

- UPS sistemi ile enerji kesintisi olması durumunda kaldığı yerden devam edebilme özelliği
- İş milini güvenli bölgeye gönderen otomatik kurtarma fonksiyonu

Teknik Destek

- Periyodik bakım hatırlatma fonksiyonu
- Uzaktan bağlantı ile servis desteği

Açıklama
Giriş Grubu	Konveyör	Motor Gücü	0,37	kW
	Konveyör	Eksen Hızı	9	m/d
Robot	X Ekseni	Motor Gücü	1,5	Kw
	X Ekseni	Eksen Hızı	145	m/d
	X Ekseni	Parça İşleme Boyu	7500	mm
	Y Ekseni	Motor Gücü	0,4	kW
	Y Ekseni	Eksen Hızı	90	m/d
	Y Ekseni	Parça İşleme Boyu	130	mm
	Z Ekseni	Motor Gücü	0,4	kW
	Z Ekseni	Eksen Hızı	90	m/d
	Z Ekseni	Parça İşleme Boyu	230	mm
Freze 1 / Freze 2	Freze	Motor Gücü	1,5	kW
	Freze	En Fazla Dönüş Hızı	12000	d/d
	X Ekseni	Motor Gücü	0,4	kW
	X Ekseni	Eksen Hızı	90	d/d
	X Ekseni	Parça İşleme Boyu	260	mm
	Y Ekseni	Motor Gücü	0,75	kW
	Y Ekseni	Eksen Hızı	90	m/d
	Y Ekseni	Parça İşleme Boyu	240	mm
	Z Ekseni	Motor Gücü	0,75	kW
	Z Ekseni	Eksen Hızı	90	m/d
	Z Ekseni	Parça İşleme Boyu	220	mm
	A Ekseni	Motor Gücü	0,4	kW
	A Ekseni	Eksen Hızı	326	°/sn
	A Ekseni	Açı	0 - 270	°
Kesim	Testere	Motor Gücü	2,2	kW
	Testere	En Fazla Dönüş Hızı	2850	d/d
	Testere	Testere Çapı	Ø550	mm
	Z Ekseni	Motor Gücü	0,75	kW
	Z Ekseni	Eksen Hızı	22,5	m/d
	C Ekseni	Motor Gücü	0,4	kW
	C Ekseni	Eksen Hızı	230	º/sn
	C Ekseni	Açı	30 - 150	º
Çıkış Grubu	Konveyör	Talaş Konveyor Motor	0,37	kW
	Konveyör	Çıkış Konveyor Motor	0,37	kW
	X Ekseni	Motor Gücü	0,4	kW
	X Ekseni	Eksen Hızı	90	m/d
Teknik Özellikler	Hava	Basınç	6 – 8	bar
	Hava	Tüketim	300	l/d
	Besleme	Voltaj	400	V
	Besleme	Güç	14	kW
	Ağırlık	Net	5010	kg
	Ağırlık	Brüt	5110	kg
	Ses	Seviye	96	dB
	Makine Boyutları	Uzunluk	14845	mm
	Makine Boyutları	Genişlik	4029	mm
	Makine Boyutları	Yükseklik	2688	mm
