ZC 3063

5 Eksen CNC İşleme Merkezi

- Yüksek hıza uyumlu, sağlam mekanik yapı
- İş mili motoru gücü: 10-12 kW, 24.000 d/d
- 16 adet takım kapasitesine sahip magazin
- Çift istasyonlu profil işleme, 2x4900 mm
- İşlenebilir kesit boyutları: 650 x 350 mm
- Otomatik takım uzunluğu ölçme
- Otomatik mengene pozisyonlama
- Ortalama 100 m/d eksen hızları
- Maksimum profil işleme uzunluğu 10300 mm
- Mitsubishi CNC kontrol ünitesi
- Enerji kesintisi durumunda otomatik takım kurtarma

Yerleşim Planı

İşlenebilir Parça Kesiti

Tasarım

- Alüminyum profilleri yüksek hız ve kalitede işleyen mekanik yapı
- Gerilim giderme uygulanmış döküm ve kaynaklı parçalarla sürekli hassasiyet
- Ortalama 100 m/d eksen hızı
- Freze, kertme, delme, diş açma, havşa, kesme gibi işlemleri gerçekleştirebilme özelliği
- Çift istasyonlu işleme, her biri 4900 mm uzunluğunda
- Kesici sıvı püskürtme sistemi

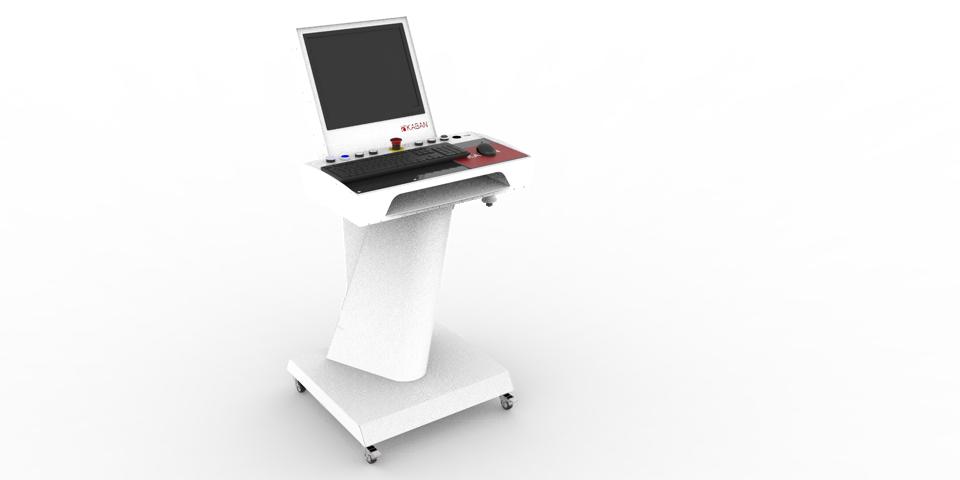

Kontrol Paneli

- Çok yönlü ayarlanabilir, ergonomik kiosk
- 19'' ekranlı
- Windows tabanlı Kaban arayüzü, kolay parametrik yapıya sahip ve kullanıcı dostu
- .NCX uzantılı yazılımlarla uyumlu
- Yüksek performanslı 4+1 eksen Mitsubishi CNC kontrol ünitesi
- Optik haberleşme ve komut artırımı özellikleri
- Ethernet ile iletişim imkanı
- G-Code desteği
- USB ve COM Port üzerinden veri aktarımı

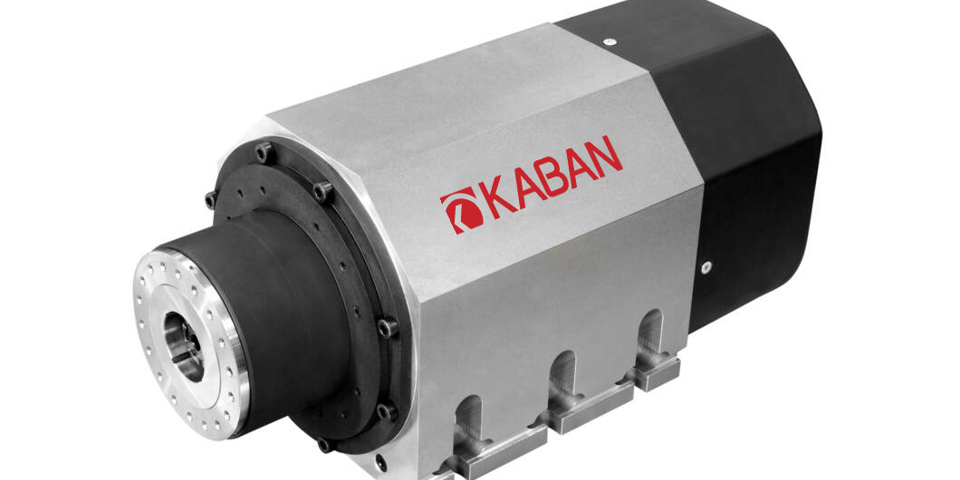

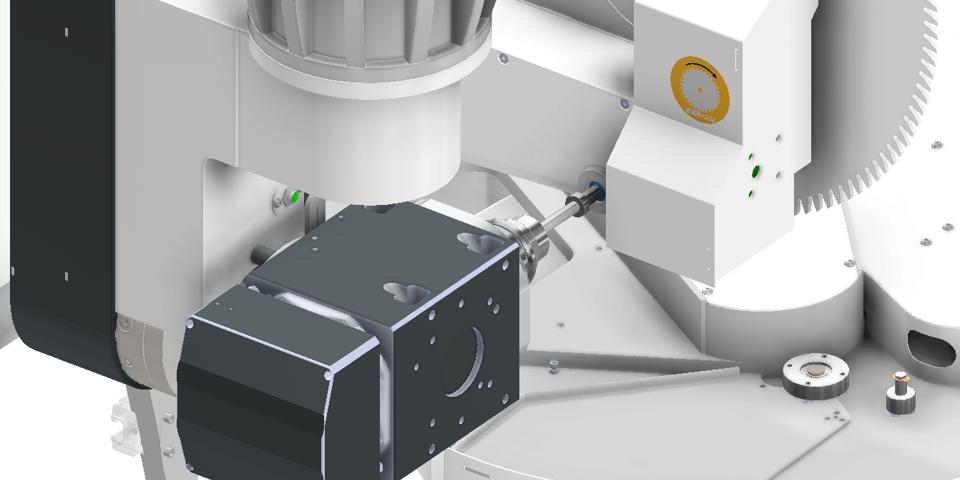

İş Mili

- 10-12 kW / 24.000 d/d
- HSK F63 takım tutucu
- Kodlayıcı
- Isı kontrol
- Sıvı soğutma
- Takım soğutma

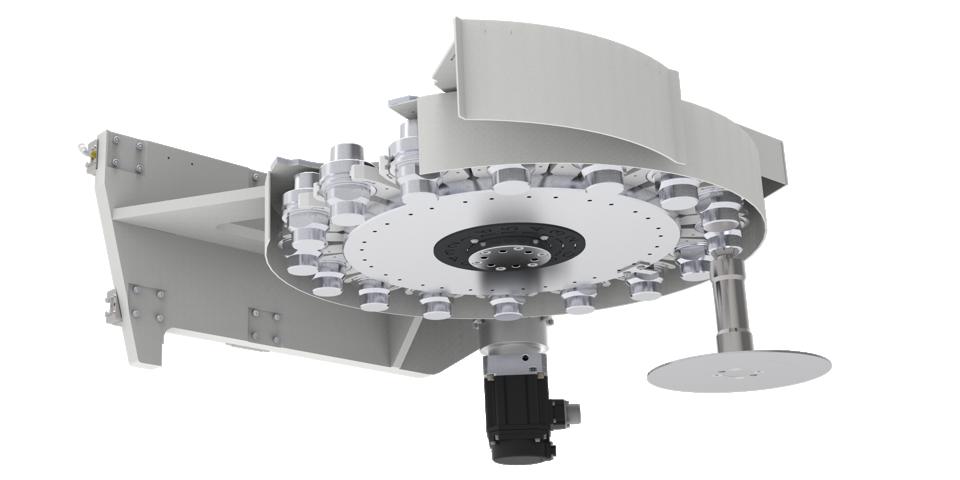

Magazin

- 16 adet takım tutucu kapasitesi
- Hızlı takım değiştirme
- Ø 200 mm testere takılabilme imkanı

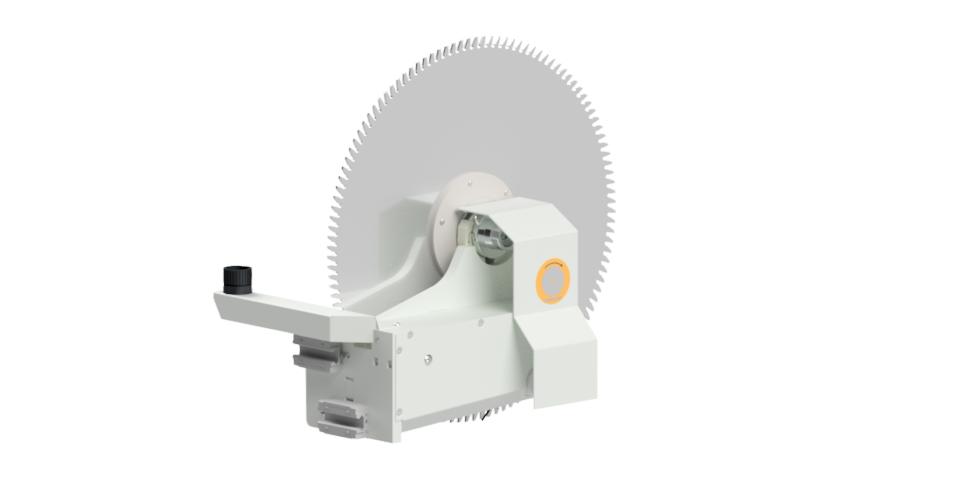

Testere Magazin

- Ø 500 mm testere
- Testereye ait özel magazin

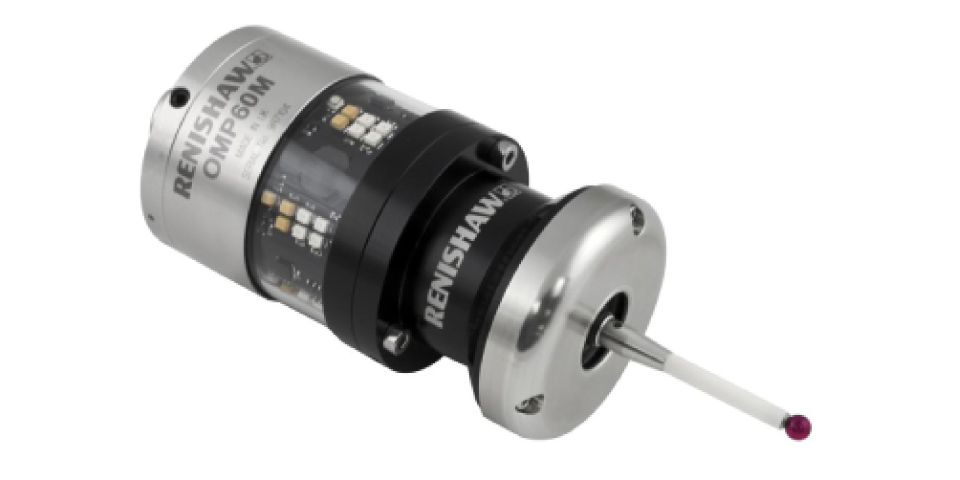

Otomatik Takım Boyu Ölçme

- Hassas takım boyu ölçme

Profil Dayamalar

- İki tarafta otomatik profil dayama sistemi
- Uzun profiller ile çalışmaya uygun

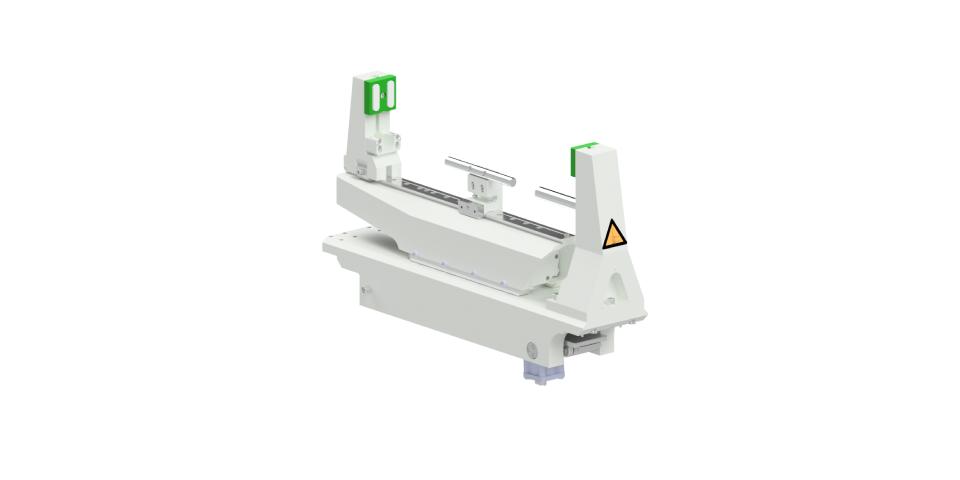

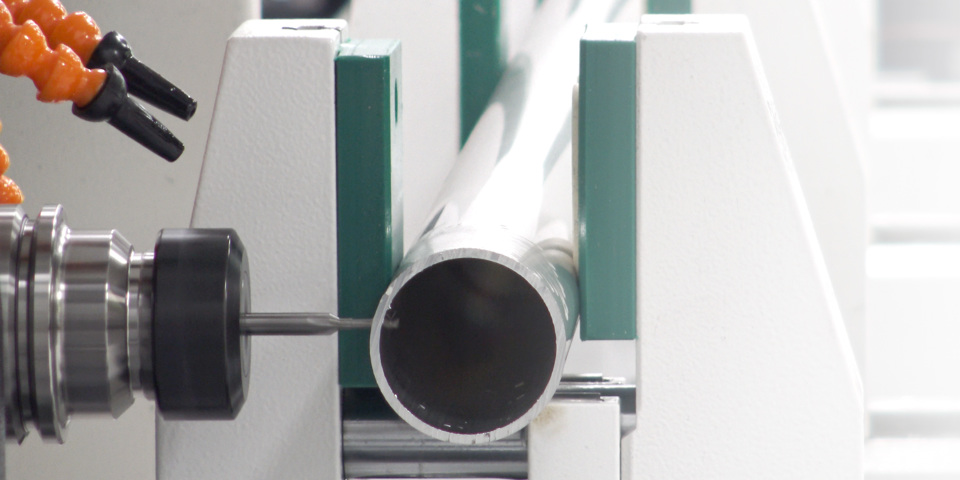

Mengeneler

- Dar, dış etkenlere karşı korumalı tasarlanmış mengeneler
- Standart 10 adet mengene
- Servo kontrollü hassas otomatik pozisyonlama
- Rulolu sistem ile mengene yüzeyinde profil kaydırma rahatlığı
- Basınç regülatörü sayesinde profile göre üç farklı mengene kuvveti

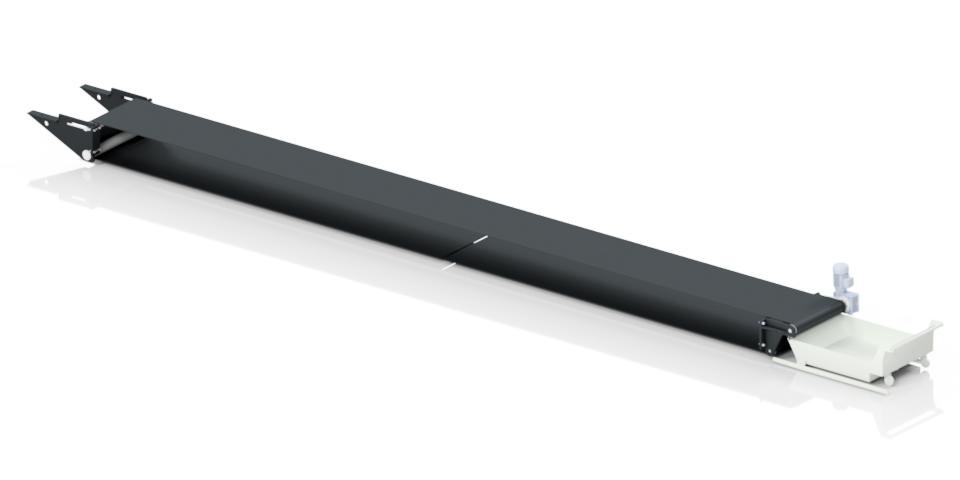

Talaş Konveyörü

- Fire parçalar için talaş konveyörü

Güvenlik

- UPS sistemi ile enerji kesintisi olması durumunda kaldığı yerden devam edebilme özelliği
- İş milini güvenli bölgeye gönderen otomatik kurtarma fonksiyonu
- Koruyucu çitler ve güvenlik bariyerleri ile çalışma emniyeti

Teknik Destek

- Periyodik bakım hatırlatma fonksiyonu
- Otomatik yağlama sistemi
- Uzaktan bağlantı ile servis desteği

Açıklama
Makina Özellikleri	X Ekseni	Motor Gücü	3,5	kW
	X Ekseni	Eksen Hızı	136	m/d
	X Ekseni	Parça İşleme Boyu	10300	mm
	Y Ekseni	Motor Gücü	1,5	kW
	Y Ekseni	Eksen Hızı	120	m/d
	Y Ekseni	Parça İşleme Genişliği	650	mm
	Z Ekseni	Motor Gücü	1	kW
	Z Ekseni	Eksen Hızı	40	m/d
	Z Ekseni	Parça işleme Yüksekliği	350	mm
	A Ekseni	Motor Gücü	0,75	kW
	A Ekseni	Eksen Hızı	146	º/sn
	A Ekseni	Açı	±110	º
	C Ekseni	Motor Gücü	0,75	kW
	C Ekseni	Eksen Hızı	146	º/sn
	C Ekseni	Açı	±180	º
	İş Mili	Motor Gücü	10-12	kW
	İş Mili	En Fazla Dönüş Hızı	24000	d/d
	Magazin	Takım Sayısı	16	Adet
	Magazin	Testere En Fazla Çapı	200	mm
	Testere	Çap	500	mm
	Mengene	Eksen Hızı	15	m/d
	Mengene	Mengene Sayısı	10	Adet
Teknik Özellikler	Hava	Basınç	6-8	Bar
	Hava	Toplam Hava Tüketimi	350	l/d
	Besleme	Voltaj	400	V
	Besleme	Güç	24	kW
	Ağırlık	Net	17157	kg
	Ağırlık	Brüt	17390	kg
	Ses	Seviye	96	dB
	Makine Ölçüleri	Uzunluk	14728	mm
	Makine Ölçüleri	Genişlik	4341	mm
	Makine Ölçüleri	Yükseklik	2834	mm
